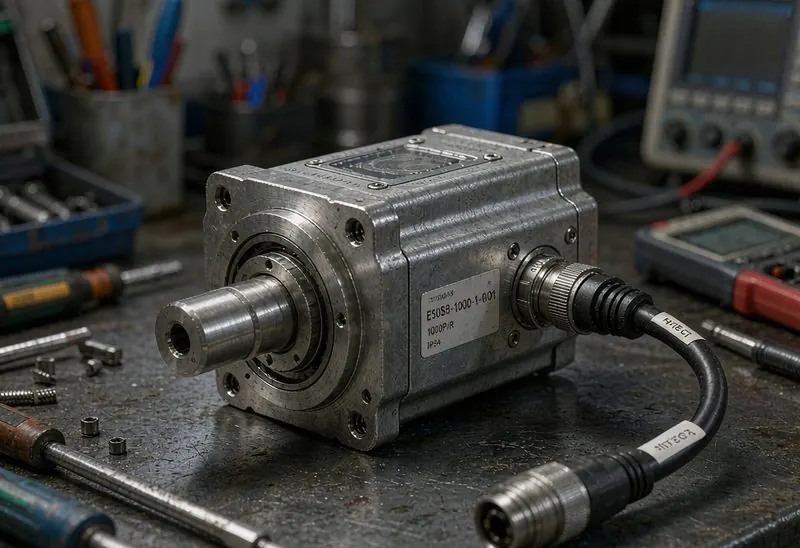

编码器闭环定位在数控加工中的应用实录

发布时间：2024-12-05 栏目：行业应用案例 浏览：214

轴向加装光栅编码器构成全闭环，补偿丝杠热伸长与反向间隙，定位误差明显收窄。

加工中心的半闭环结构中，编码器装在伺服电机尾部，丝杠的热伸长、反向间隙与螺距误差无法被系统感知，长时间连续加工后尺寸会缓慢漂移。本案例在Z轴与X轴工作台上加装光栅编码器，直接把工作台实际位置反馈给数控系统，构成全闭环控制。

安装时需保证光栅尺与导轨平行度在0.01mm/100mm以内，读数头与尺身间隙按厂家标定值调整，信号线单独走屏蔽槽并可靠接地，避免与伺服动力线并行造成计数干扰。相关参数在系统内通过螺距补偿与反向间隙补偿表逐点标定。

改造后，同批零件的定位误差由原来的0.03mm收窄到0.005mm以内，连续8小时加工的尺寸漂移由0.02mm降至0.003mm，首件与末件尺寸一致性明显改善，减少了因超差造成的返修。

编码器闭环改造适合对尺寸一致性要求高、批量大的精加工工序。佳鸿威提供编码器与光栅尺选型、安装调试以及信号抗干扰处理，并可同步处理编码器本身损坏导致的计数异常故障。
